消費電子密封品測試技術

● 背景描述

目前市場上,消費電子數量日益增多,與此同時,質量以及功能性的要求也更加嚴格。例如手表、手環以及攝像頭領域,不僅需保證外觀和功能優越,防水氣密更是產品的賣點。不同客戶提出了各自產品的防水要求,一般為IP67防水(9.8kPa),IP68(50米)防水等級。

博益經過理論計算、真水驗證和多年的實際驗證,為客戶提供可具追溯的50-100米防水測試檢測設備,并且實現快速交付。

● 測試原理

根據被測物充氣形式,我們將氣密檢漏儀分為兩種:

A.通用型氣密檢漏儀的基本工作原理類似天平,一端基準物,另一端是被測工件,若被測物出現泄漏,差壓傳感器就會失衡報警。

B.密封品檢漏儀,用于檢測無充氣口的被測物,把基準物和被測工件,放在兩個對稱的密閉容器內,檢測容器內間隙的壓力降。

● 必須選用差壓傳感器作為測漏的核心部件

關鍵影響因素:產品內容積、產品體積、間隙容積和測試壓力等。

產品本身內容積微小,表面形狀復雜等產品的測試,在以往的驗證和實踐過程中,發現選用直壓傳感器測漏,感知能力將會大幅度降低,無法檢測出微小泄漏。在密封品測試中,如果出現極大泄漏,直壓傳感器也無法測試出來。

博益選用差壓傳感器測試泄漏,測量大漏值更加準確,且微小泄漏分辨能力更強。

博益根據產品本身屬性設計,且憑借差壓傳感器的高耐壓性和響應速度,先測試小漏再測試大漏,使得小泄漏值更加準確。

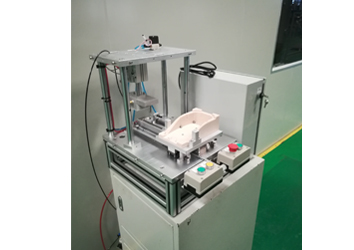

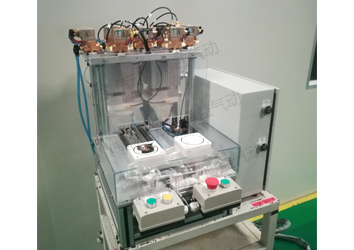

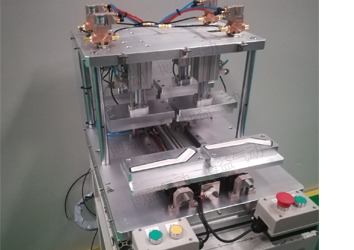

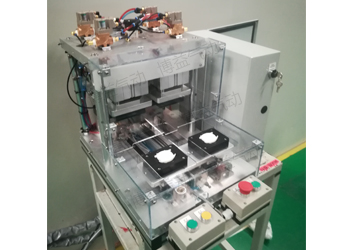

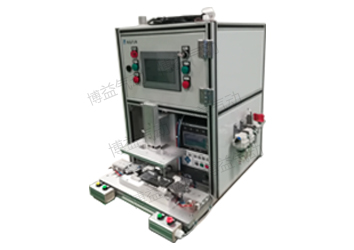

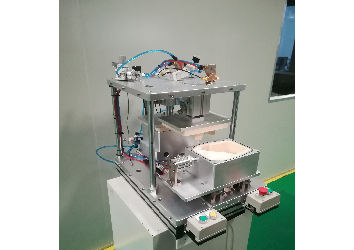

● 差壓在整機上的應用

1、手表、手環整機



2、無人機整機


3、藍牙耳機、手機
